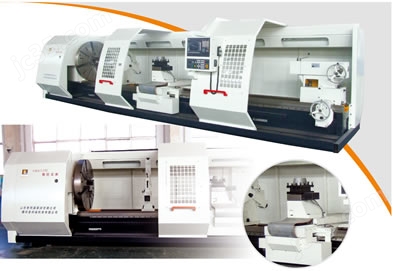

CH6163-5車銑復合加工中心
| 參考價: | 面議 |
具體成交價以合同協議為準- 產品型號
- 品牌
- 經銷商 廠商性質
- 所在地
訪問次數：165更新時間：2025-04-28 15:00:22
聯系我們時請說明是機床商務網上看到的信息，謝謝!
產品介紹
CH6163-5車銑復合加工中心（山東省技術創新優秀新產品三等獎、重點新產品一等獎） | |
|
|
CH6163-5 車銑復合加工中心是一種高柔性多用途復合加工中心，機床通過控制X、Y、Z、B、C五軸聯動能夠完成任意角度的車削、銑削、鉆削、鏜削、磨削、攻、鉸、擴、滾齒等任務，加工空間任意幾何形面。機床配置的大功率主軸和B軸動力刀塔及24位自動刀庫使機床具有超凡車銑加工能力,適于加工形關復雜、精度高的各種盤類及軸類零件，在單件和成批生產中均可獲得較高的關聯加工尺寸精度、減少加工輔助時間。| 項目名稱 | 參數 | 項目名稱 | 參數 |
|---|---|---|---|
| 加工范圍--床身上旋徑 | ф630mm | C軸--轉速 | 20rpm |
| 加工范圍--滑鞍上旋徑 | ф540mm | 銑軸--功率 | 16.8kW |
| 加工范圍--加工直徑 | ф630mm | 銑軸--轉速 | 7000rpm |
| 加工范圍--加工長度 | 1500mm | B軸--轉速 | 26rpm |
| 行程--X軸行程 | 680mm | B軸--分度角度 | 5°或者任意角度 |
| 行程--Y軸行程 | -120/+150mm | B軸--最小分度角度 | 0.001° |
| 行程--Z軸行程 | 1650mm | 尾座--套筒直徑和行程 | ф120×120 mm |
| 行程--B軸行程 | -102.5°/+102.5° | 尾座-- | MT6 |
| 行程--C軸行程 | 360° | 自動刀庫--刀柄形成 | CAPTO C6 |
| 主軸--卡盤尺寸 | 15″ | 自動刀庫--刀具直徑 | ф100mm |
| 主軸--轉速范圍 | 30-2000r/min | 自動刀庫--刀庫容量 | 24位 |
| 主軸--主軸端 | A2-8 | 所需動力源--電源 | 380V 50HZ |
| 主軸--主軸通徑 | ф90 mm | 所需動力源--空氣源 | 5-8bar 500L/min |
| 主軸--主電機功率 | 28/42kW | 所需動力源--液壓源 | 6.3MPa |
| C軸--最小分度角度 | 0.001° |
